[밑시딥1] Chapter 7. 합성곱 신경망(CNN)

fully-connected 계층(Affine 계층)으로 이뤄진 네트워크

• Affine 계층 뒤에 활성화 함수(ReLU, Softmax)

문제점

• 데이터의 형상이 무시
• ex) 3차원 -> 1차원 데이터로 평탄화해서 입력해줘야 함

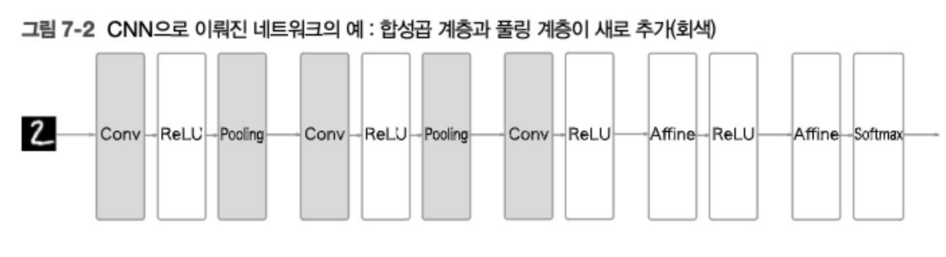

CNN으로 이뤄진 네트워크

• '합성곱 계층(Conv)' 과 '풀링 계층(Pooling)' 이 추가
• Conv - ReLU -(Pooling) 흐름
• 출력에 가까운 층에서는 지금까지의 'Affine-ReLU' 구성 사용 가능(Input 데이터 Flatten 필수)
• 마지막 출력 계층에서는 'Affine-Softmax' 조합 그대로 사용(Input 데이터 Flatten 필수)

• 합성곱 계층의 입출력 데이터 : 특징 맵(featrue map)
• 합성곱 계층의 입력 데이터: 입력 특징 맵(input feature map)
• 합성곱 계층의 출력 데이터: 출력 특징 맵(output feature map)



장점

• 합성곱 계층은 데이터 형상을 유지(지역 정보 학습)
• ex) 3차원 데이터 입력 시 다음 계층에도 3차원 데이터 전달
• 그래서 CNN에서는 이미지처럼 형상을 가진 데이터를 제대로 이해할 가능성 O



2차원 데이터 합성곱 연산

• 이미지 처리에서 말하는 필터 연산
• 필터의 윈도우를 일정 간격으로 이동해가며 입력 데이터에 적용
• 입력과 필터에서 대응하는 원소끼리 곱한 후 총합(단일 곱셈-누산)
• CNN에서는 필터의 매개변수가 그동안의 '가중치'에 해당



• 편향은 필터를 적용한 후의 데이터에 더해짐
• 항상 (1x1)만 존재



패딩(padding) - ex) (4x4)

• 입력데이터 주위에 0을 채움
• 패딩 1 -> (6x6) , 패딩 2 -> (8x8) ....
• 입력 데이터의 공간적 크기를 고정한 채로 다음 계층에 전달하기 위한 목적
• 합성곱 연산을 거칠 때마다 크기가 작아져 출력 크기가 1이 되어 더 이상 합성곱 연산을 수행하지 못하는 것을 방지
• 가장자리에 있는 픽셀 값은 안쪽에 있는 픽셀 값보다 적게 Convolution 적용되는 것을 방지

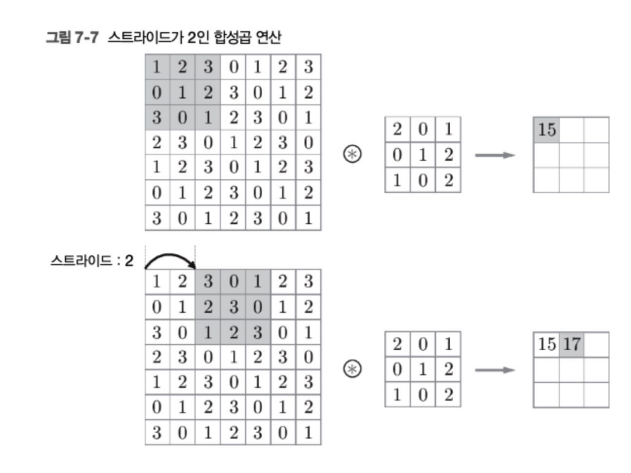

스트라이드(stride)

• 필터를 적용하는 위치의 간격
• ex) 스트라이드 2 -> 필터를 적용하는 윈도우가 두 칸씩 이동
• 스트라이드를 키우면 출력 크기가 작아짐

Weight Sharing

• CNN 학습 시 기본적으로 학습해야 할 파라미터의 수가 매우 많음
• Weight 공유로 학습할 파라미터의 수를 최대한 줄임



• 출력 크기 구하는 식



3차원 데이터의 합성곱 연산

• 입력 데이터와 필터의 합성곱 연산을 채널마다 수행하고, 그 결과를 더해서 하나의 출력
• 입력 데이터의 채널 수 와 필터의 채널 수가 같아야 함 (필터 자체 크기 설정 가능)

vl



블록으로 생각하기

• 채널 C, 높이 H, 너비 W
• 입력 데이터 (C,H,W)
• 필터 (C,FH,FW)



• 필터를 FN개 적용하면 출력 맵도 FN개 생성 (필터의 가중치 데이터 = 4차원)
• FN개의 맵을 모으면 (FN,OH,OW) 블록 완성
• 편향은 채널 하나에 값 하나 (FN,1,1)



배치 처리

• 입력 데이터 차원을 하나 늘려 4차원 데이터로 저장
• (데이터 수, 채널 수 , 높이, 넢이)
• N회 분의 처리를 한 번에 수행



풀링 계층

• 세로, 가로 방향의 공간을 줄이는 연산(CNN 학습 속도 향상 목적)
• 정보 손실 불가피 (최근에는 최대한 정보+속도향상 알고리즘 개발로 Pooling Layer 사용하지 않은 경우 O)
• 최대 풀링 : 최대값을 구하는 연산
• 2x2 : 대상 영역의 크기
• 스타라이드 2 : 2x2 윈도우가 원소 2칸 간격으로 이동

2x2 최대 풀링을 스트라이드 2로 처리

• 학습해야 할 매개변수 X
• 채널 수 변하지 X
• 입력의 변화에 영향을 적게 받음

*Convolution의 Receptive Field의 크기, Stride, Pooling의 종류, Layer를 쌓는 횟수 등

-> 모두 사용자가 지정해야 되는 하이퍼파라미터





CNN 시각화하기

• CNN을 구성하는 합성곱 계층은 입력으로 받은 이미지 데이터에서 '무엇을 보고 있는' 걸까?

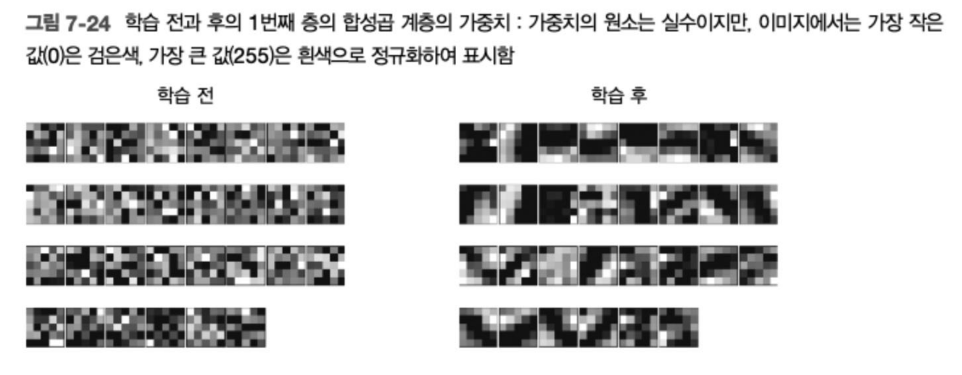

1번째 층의 가중치 시각화

• 학습 전 필터는 무작위로 초기화되고 있어 흑백 정도에 규칙성 X
• 한편, 학습을 마친 필터는 규칙성 있는 이미지
• 오른쪽 같이 규칙성 있는 필터는 '무엇을 보고 있는' 걸까?

• 그것은 에지(색상이 바뀐 경계선)와 블롭(국소적으로 덩어리진 영역) 등을 보고 있음

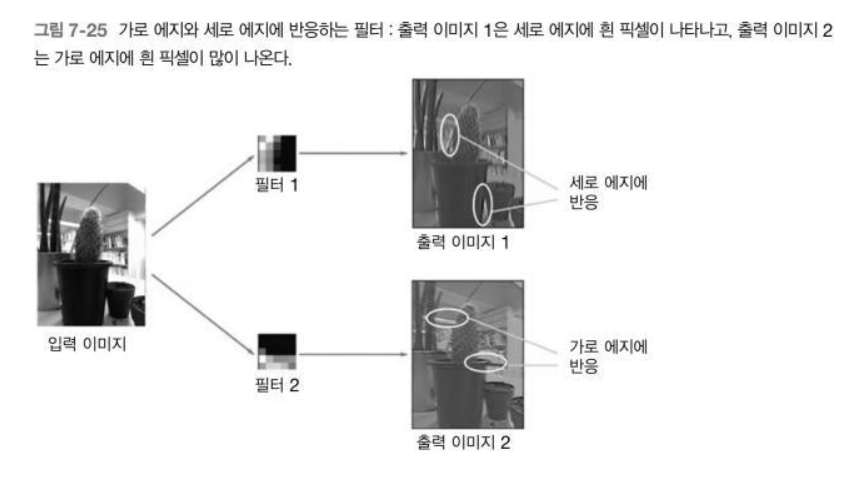

• 왼쪽 절반이 흰색이고 오른쪽 절반이 검은색인 필터 1은 세로 방향의 에지에 반응
• 위쪽이 검은색이고, 아래쪽이 흰색인 필터 2는 가로 방향의 에지에 반응



층 깊이에 따른 추출 정보 변환

• 1번째 층의 합성곱 계층에서는 에지나 블롭 등의 저수준 정보가 추출
• 계층이 깊어질수록 추출되는 정보는 더 추상화
• 즉, 사물의 '의미'를 이해하도록 변화한 것
• 층이 깊어지면서 뉴런이 반응하는 대상이 단순한 모양에서 '고급' 정보로 변화

대표적인 CNN

LeNet

• 손글씨 숫자를 인식하는 네트워크
• 합성곱 계층과 풀링 계층을 반복(단순히 '원소를 줄이기만'만 하는 서브샘플링 계층)하여 완전연결 계층거쳐 출력
• 시그모이드 함수 사용(현재는 주로 ReLU 사용)
• 서브샘플링을 하여 중간 데이터 크기 줄임(현재는 최대 풀링이 주류)

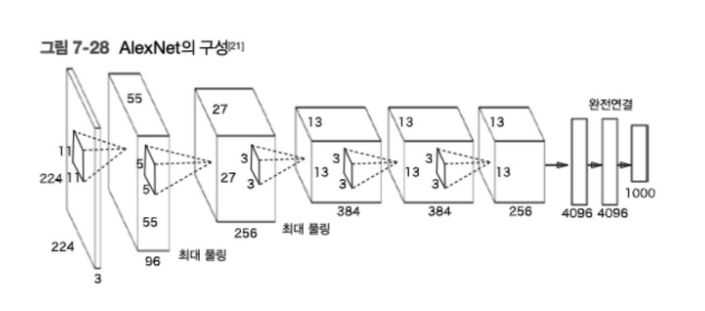

AlexNet

• 딥러닝 열풍을 일으키는 데 큰 역할
• LeNet에서 큰 구조는 바뀌지 않음
• But, 활성화 함수로 ReLU 사용
• But ,LRN(Local Response Normalization)이라는 국소적 정규화를 실시하는 계층 이용
• But, 드롭아웃 사용

• LeNet 과 AlexNet에 큰 차이가 없지만 빅데이터와 GPU가 딥러닝 발전에 크게 기여
