[X:AI] SegNet 논문 리뷰

SegNet: A Deep Convolutional Encoder-Decdoer Architecture for Image Segmentation

• 논문 원본   https://arxiv.org/abs/1511.00561

SegNet: A Deep Convolutional Encoder-Decoder Architecture for Image Segmentation





Abstract

• SegNet은 encoder network, a corresponding decoder network, pixel-wise classification layer으로 구성
• encoder network의 구조는 FC layer를 제외한 VGG16을 사용

• decoder network의 역할은 낮은 해상도 encoder의 feature map을 원본 이미지의 크기로 확대(upsampling)하여 각 픽셀이 어떤 범주에 속하는 지 분류
• 특히, decoder는 encoder의 max pooling 단계에서 계산된 pooling indices를 활용하여 사용하여 비선형 upsampling 수행(이는 upsampling을 학습할 필요가 없다는 것을 의미)

• FCN, DeepLab-LargeFov, DeconvNet과의 비교를 통해 SegNet은 Image Segmentation 성능에서 중요한 메모리 사용량과 정확도 사이의 균형을 찾는 방법 제시
• SegNet은 road scenes와 SUN RGB-D indoor scene segemtation tasks에서 더 좋은 성능



1. Introduction

• max pooling과 sub-sampling 과정에서 feature map 해상도 감소
• max pooling : feature map의 주어진 영역에서 가장 큰 값 선택
• sub-sampling : feature map에서 일정 간격으로 sample을 추출하여 데이터 차원 축소
• 이러한 과정은 계산 비용을 줄이고, 네트워크의 overfitting을 방지하지만, 동시에 중요한 세부 정보와 공간적 해상도를 잃어버리게 만들 수 있음(coarse feature map) -> pixel-wise prediction에서 좋은 output을 내지 못함

• SegNet은 낮은 해상도의 특징을 원본 이미지 해상도로 정확하게 매핑하여 각 픽셀을 정밀하게 분류할 수 있는 모델 구조를 설계하는 것을 목표
• 특히 road scenes 이해에 유용하게 설계 -> apperance(road,building), shape(car,pedestrains), spatial-relationship(context, road& sie-walk) 같은 정보를 이해하는 것이 중요

• SegNet의 encoder network는 FC layer를 제거한 VGG16 모델 구조 사용
• FC layer를 제거함으로써 SegNet이 computation cost 측면에서 강점
• decoder network의 경우 ecoder의 mirrored 구조
• 또한, max pooling indices를 사용하여 비선형 upsampling 수행



3. Architecture

• SegNet = encoder + decoder + final pixelwise classification layer



   Encoder Network

• encoder는 VGG16의 13개의 convolutional layer로 구성
• 따라서 encoder의 경우 pre-trained weight 활용 가능
• 또한, encoder 출력에서 더 높은 해상도의 feature map를 유지하기 위해 FC layer를 제거하여 다른 architecture에 비해 parameter 수를 크게 줄임(134M -> 14.7M)
• Conv -> Batch Normalisation -> ReLU, 2x2 max pooling (stride 2)



   Decoder Network

• 각 encoder network에 대응하여 존재(mirrored)
• Upsampling 후 Conv -> Batch Normalisation -> ReLU

• pooling 및 Conv 연산으로 인한 feature map의 정보 손실 방지를 위한 방안 필요
• Encoder feature map를 저장해두었다가 Up-sampling할 때 Decoder로 전달하는 방안 생각할 수 있음
• 그러나 해당 방식은 많은 메모리 필요

• 그래서 SegNet decoder는 max-pooling indices만으로 저장한 후 upsampling시 사용
• 이러한 방식으로 학습 parameter 감소시킴( Transposed convolution은 추가적인 학습 parameter 요구)
• 학습 parameter 수가 줄어들어 전체 모델을 end-to-end로 학습시킬 수 있게 됨
• Max Unpooling 방식은 다른 encoder-decoder 형식의 network에도 적용 가능 -> SegNet의 구조적 특징을 다른 문제에 적용하거나 변형하여 사용할 수 있음을 의







   Softmax classifier

• K(클래스 개수)개의 채널을 가진 decoder의 최종 output은 K-class softmax classifier로 들어가 각 픽셀마다 독립적인 확률값으로 계산
• 각 픽셀별로 가장 확률이 높은 class ==> 최종 segmentation



   3.1 Decoder Variants

• 본 논문에서는 좋은 SegNet 구조를 찾기 위해 다양하게 구성하여 실험

   SegNet-Basic

• 4개의 encoder와 4개의 decoder를 가진 SegNet의 작은 버전
• 7x7 Conv 연산 수행(wide context 정보 추출)
• decoder에서 bias, ReLU 사용 X

   FCN-Basic

• SegNet-Basic과 동일한 encoder를 공유하지만, 모든 decoder에서 FCN decoding 기술 사용

   SegNet-Basic-SingleChannelDecoder

• SegNet-Basic과 유사하지만 모든 decoder filter가 단일 channel을 가짐
• 학습해야 할 파라미터의 수를 줄이고, 추론 시간을 단축시키기 위함

   FCN-Basic-NoAddition

• FCN 모델에서 skip-connection을 제외한 구조

   Bilinear-Interpolation

• FCN-Basic-NoAddition 모델에서 FCN의 upsampling 기술을 쓰지 않고 고정된 bilinear interpolation weight 사용

   SegNet-Basic-EncoderAddition

• SegNet-Basic에서 모든 layer의 encoder feature map을 decoder feature map과 요소별로 더함

   FCN-Basic-NoDimReduction

• FCN모델에서 encoder feature map의 차원 축소를 수행하지 않는 구조



   3.3 Analysis

• encoder feature map을 모두 사용하는 것이 가장 좋은 성능을 달성
• 메모리가 제한되어있다면, dimensionality reduction이나 un-maxpooling 사용
• 더 큰 decoder가 더 좋은 성능





4. Benchmarking

• SegNet의 성능을 두 가지 scene segmentation datasets에서 평가
• road scene segmentation
• indoor scene segmentaion

• FCN, DeepLab-LargeFOV, DeconvNet 등과 같은 여러 딥러닝 아키텍처와 비교

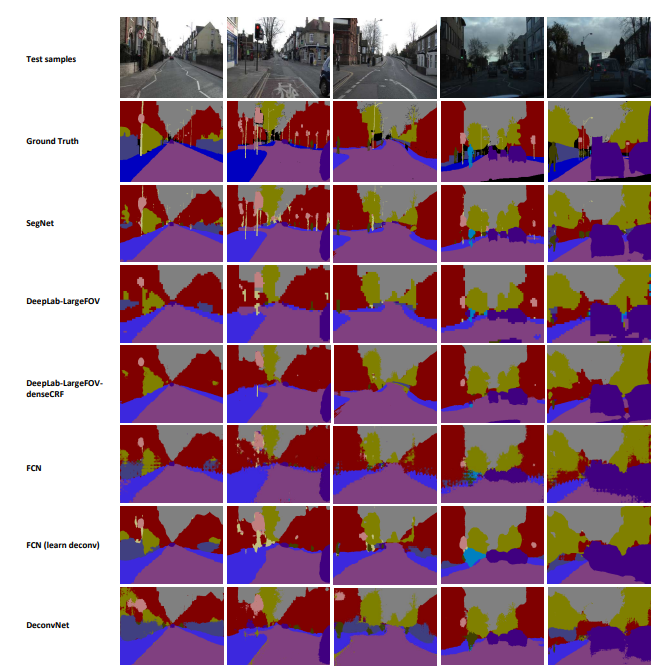

   4.1 Road Scene Segmentation

• SegNet은 작은 class도 잘 segmentation하는 능력과 전체 이미지를 부드럽고 자연스러운 segmentation 제공
• DeepLab-LargeFOV는 가장 효율적인 모델로 평가되었으나, 작은 class는 제대로 segmentation하지 X
• 학습된 DeConv layer를 사용한 FCN은 고정된 bilinear upsampling을 사용한 FCN보다 더 좋은 결과
• DeconvNet은 가장 크고 훈련하기 비효율적인 모델로, 작은 class는 segmentation하지 못함

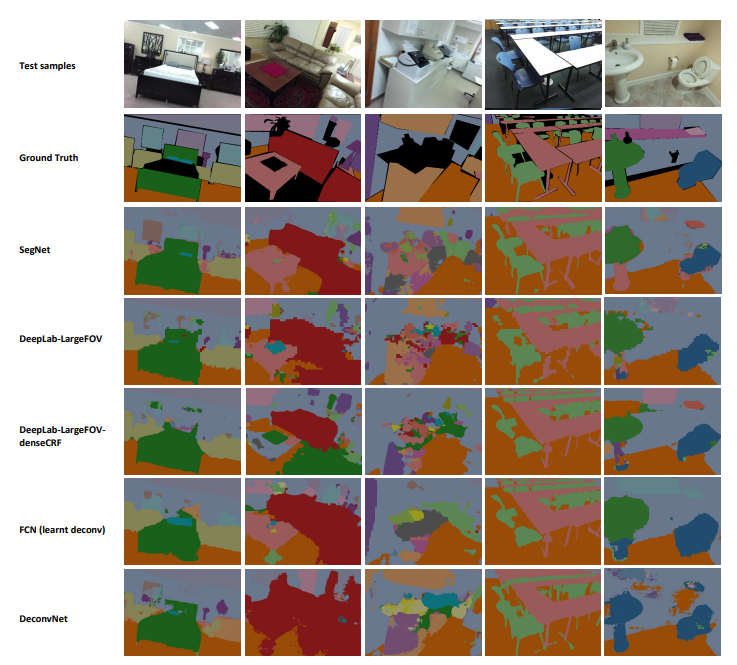

   4.2 SUN RGB-D Indoor Scences

• 5,285개의 training image와 5,050개의 testing image를 포함하는 indoor scenes데이터
• 벽,바닥,천장,테이블,의자,소파 등 37개의 indoor scene classes
• 객체의 shape,size,pose가 굉장히 다양하고 test image마다 여러 다른 class가 자주 부분적으로 가려져 그만큼 어려운 task임

• 해당 연구에서는 이미지의 depth 정보는 제외하고 RGB 정보만 사용
• depth 정보를 활용하면 segmentation task의 정학도를 높일 수 있지만, 이를 위해 기존의 architecture를 수정하거나 새로운 architecture를 개발해야 함

• 입력이 오직 RGB임에도 불구하고, SegNet은 의자와 테이블의 다리와 같은 큰 객체들을 잘 segmentation함
• 그러나 outdoor scene에 비해 segmentation 품질이 떨어지고, scene의 복잡성이 증가함에 따라 품질히 현저히 감소







6. Conclusion

• SegNet은 메모리와 계산 시간 측면에서 효율적으로 road 및 indoor sence를 segmentation하기 위한 deep convolution network임
• feature map의 max pooling indices만 저장하여 사용함으로써 SegNet은 추론 시간 동안 더 적은 메모리를 사용하면서 좋은 성능을 제공
• SegNet은 크고 잘 알려진 데이터셋에서 경쟁력 있는 성능을 보여주며, 특히 road scene segmentation에 높은 성능을 보여줌
